Manille lyre - avec axe piton à œil - tête carrée - norme J 83 302

Norme : J 83 302
TYPE : Lyre
H : 2D
AXE : Piton à œil - Tête carrée
CODE : 7. 133

Nuance :

Acier AF 50 - NFA 33.101
Aciers alliés
Inox sur demande

État :

Estampé
Axe monté
Noir

Option :

Zingage
Galva à chaud
Grenaillage

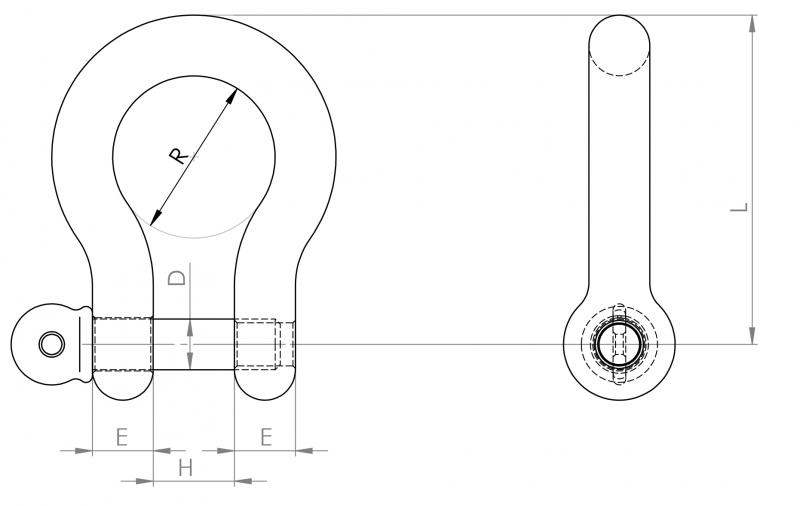

Télécharger le plan manille lyre avec axe piton à oeil tête carrée - norme J83302

Fiche technique

D mm	L mm	H mm	R mm	E mm	L2 mm	Force daN	Poids kg/100	Référence	Quantité
6	30	9	15	6	34	160	3.0	07133A
Etat			Option			Nuance
8	42	12	19	8	41	250	6.5	07133B
Etat			Option			Nuance
10	51	15	23	9	51	400	11.5	07133C
Etat			Option			Nuance
12	62	18	28	11	61	630	21.5	07133D
Etat			Option			Nuance
14	68	21	32	12	71	800	35.0	07133E
Etat			Option			Nuance
16	82	24	37	14	79	1000	53.0	07133F
Etat			Option			Nuance
18	88	27	41	16	80	1250	71.0	07133G
Etat			Option			Nuance
20	97	30	44	18	94	1600	101	07133H
Etat			Option			Nuance
22	107	33	49	19	104	2000	126	07133I
Etat			Option			Nuance
24	117	36	53	21	113	2500	160	07133J
Etat			Option			Nuance
27	131.5	41	60	24	128.5	3150	242	07133K
Etat			Option			Nuance
30	145	45	66	26	142	4000	323	07133L
Etat			Option			Nuance
33	154.5	50	72	29	151.5	5000	425	07133M
Etat			Option			Nuance
36	167	54	80	32	162	6300	570	07133N
Etat			Option			Nuance
39	187.5	59	86	34	176.5	7100	710	07133O
Etat			Option			Nuance
